有色金屬臥式擠壓機
I 主題內容與適用范圍
本標準規定了輕合金和銅合金臥式單、雙動擠壓機的產品型式、基本參數與技術條件。
本標準適用于熱狀態下擠壓輕合金和銅合金管、棒、型材的臥式單、雙動擠壓機(以下簡稱擠壓機)。
2 引用標準
GB 150 鋼制壓力容器
GB 191 包裝儲運圖示標志
Gß 3766 ;在壓系統通用技術條件
(;ß 4879 防銹包裝
GB 5226 機床電氣設備通用技術條件
GB 7935 液壓元件通用技術條件
GB 10923 鍛壓機械精度檢驗通則
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
JBIT 611 液壓機主參數系列
JB 3623 鍛壓機械噪聲測量方法
JB 3818 液壓機技術條件
JB 3915 液壓機安全技術條件
ZB J62 001 鍛壓機械液壓系統清潔度
JB/ZQ 4000 通用技術條件
JB/ZQ 4286 包裝通用技術條件
JB/ZQ 6007 大型碳鋼件和合金鋼件
JB/ZQ 6010 液壓機"三大梁"鑄鋼件
JB/ZQ 6109 鑄鋼件超聲波檢測標準
JB/ZQ 6148 大型鑄鋼件表面粗糙度的評定
3 型式與基本參數
3.1 型式
型式為臥式i由泵直接傳動臥式擠壓機。

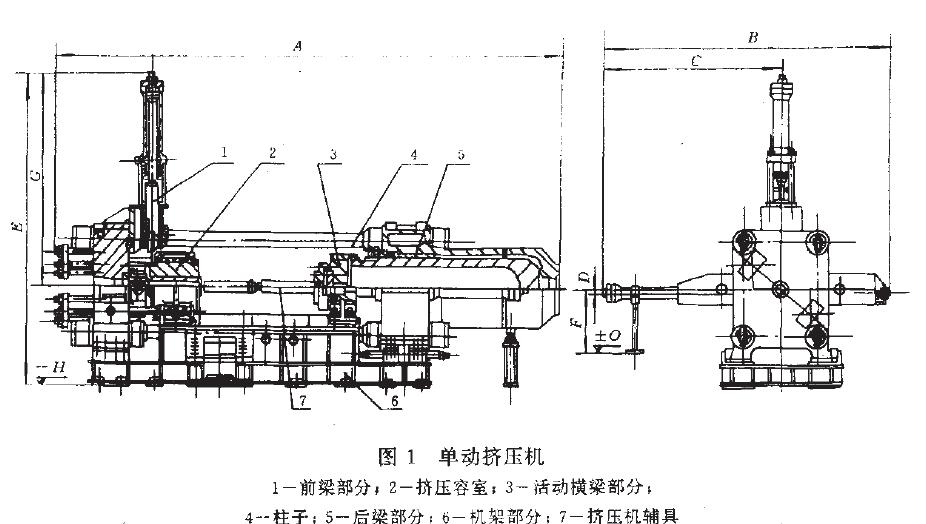

3. 1. 1 單動擠壓機.如圖1 所示。
